焓湿图基础 从理论到实践的全面解析

欢迎来到焓化教育的第一讲：焓湿图。本讲将带领大家系统学习焓湿图的基本概念、构成要素、绘制方法以及实际应用，旨在为从事暖通空调、建筑环境、化工干燥等领域的工程师和技术人员打下坚实基础。

一、什么是焓湿图？

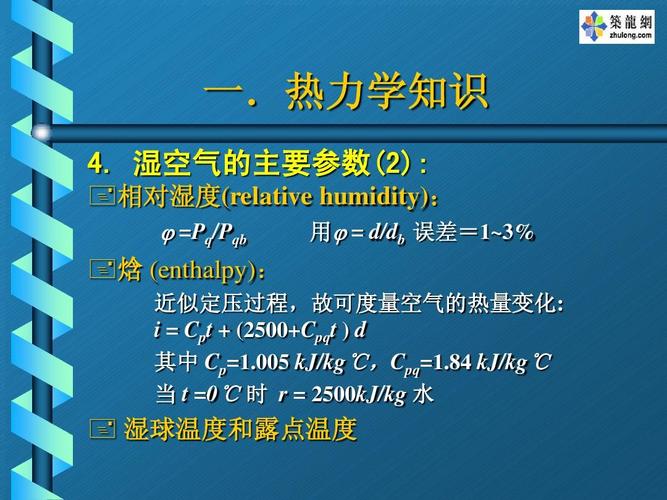

焓湿图（Psychrometric Chart）是描述湿空气状态参数之间关系的专用图表。它把干球温度、湿球温度、相对湿度、含湿量、焓、水蒸气分压力等参数整合在一张二维图上，方便工程计算和过程分析。

二、焓湿图的主要构成
典型的焓湿图包含以下坐标和线条：

1. 干球温度（等温线）——通常是横坐标或斜坐标。
2. 含湿量（等湿线）——纵坐标或斜坐标。
3. 相对湿度（等相对湿度线）——从左上向右下弯曲的曲线簇。
4. 焓（等焓线）——与等湿线近似平行的直线。
5. 湿球温度（等湿球温度线）——与等焓线接近的线簇。
6. 水蒸气分压力——有时在底部或侧边标注。
7. 比容——也是曲线族之一。

三、如何阅读和使用焓湿图
1. 确定两个独立参数即可定位状态点。
2. 查取其他未知参数，例如已知干球温度和相对湿度，可查得含湿量、焓、湿球温度等。
3. 分析空气处理过程：如加热、冷却、加湿、除湿、混合等，这些过程在焓湿图上常表示为直线或折线。
4. 混合过程遵循杠杆规则，可计算混合后的状态点。

四、应用示例
假设夏季室外空气干球温度35℃，相对湿度60%，需冷却除湿至干球温度25℃，相对湿度50%。在焓湿图上找到初始状态点A和终状态点B，可算出需冷量、除湿量及再热量等。具体计算步骤会在后续课程中详细展开。

五、学习建议
1. 打印一张高清晰度焓湿图，多画多标。
2. 结合ASRAE或国标标准中的公式验证读图结果。
3. 做工程案例练习，如一次回风系统、全新风系统等。

焓湿图是暖通空调工程师的\"圣经\"，熟练掌握它将极大提升你的设计效率和问题诊断能力。下一讲我们将深入讲解空气处理过程的计算。感谢关注焓化教育，我们下次见！
